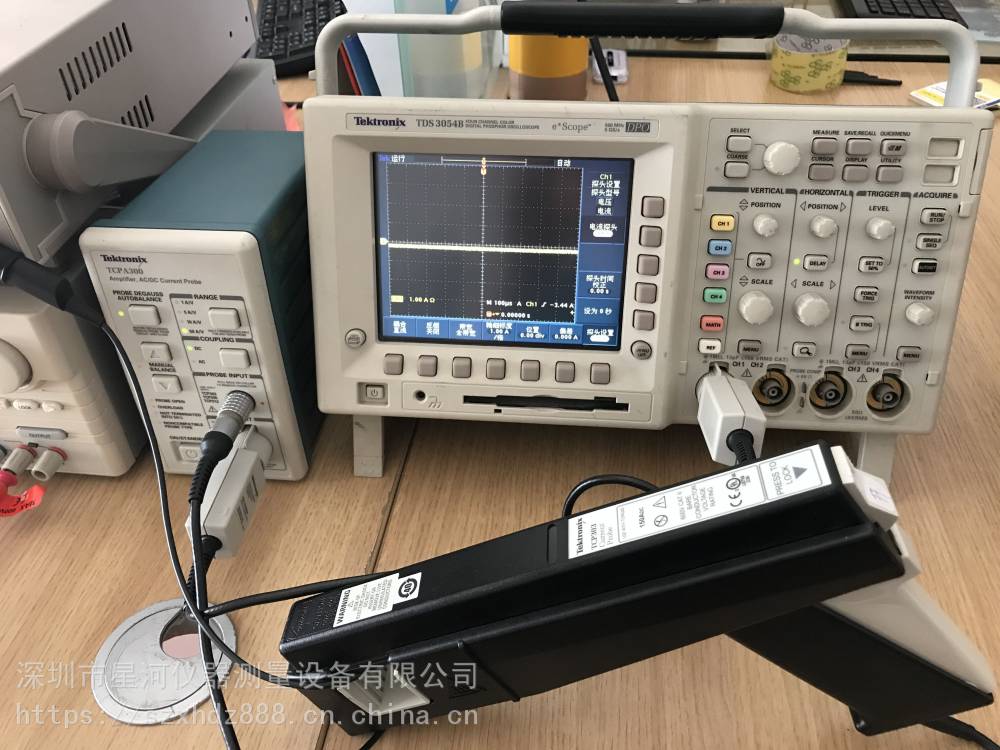

【简单介绍】
TCP300 和 TCP400 系列 AC/DC 电流测量系列是满足当今电流测量需要的非常的电流测量系统。当通过 TEKPROBE Level II、TekConnect（使用 TCA-BNC）或 TekVPI（使用 TPA-BNC）接口连接泰克示波器时，电流测量和计算变得轻松简单。
【详细说明】
特性和优点
AC/DC 测量功能
DC – 100 MHz，电流探头放大器 (TCPA300) 使用：
DC – 100 MHz，30 A DC (TCP312)
DC – 50 MHz，50 A DC (TCP305)
DC – 15 MHz，150 A DC (TCP303)
DC – 50 MHz，电流探头放大器 (TCPA400) 使用：
DC – 2 MHz, 750*1 A DC (TCP404XL)（500 A DC 连续电流）
自动调整量程和单位*2 – 示波器屏幕的幅度和电流读数通过消除手动计算，减少了测量误差
AC/DC 输入耦合
插入阻抗低，降低了被测器件的负荷
钳式结构，电路连接简便
状态指示器提供虚拟工作状态和潜在错误条件通知 — 消磁、探头张度、超载、不端接 50 ?、不兼容的探头类型
降低了直流漂移和噪声，从而改进低电平电流测量
经过美国、加拿大和欧洲认证。符合相关 IEC 标配。
应用
电信、数据通信、计算机和半导体电力电子环保行业设计师、安装人员和维修人员的发展和分析解决方案：
电源（开关和线性）
半导体设备（SCR、IGBT、MOSFET、CMOS、BJT）
功率逆变器/转换器
电子镇流器
工业/消费电子产品
移动通信（、卫星、中继站）
电机驱动
运输系统（电动车辆、电动火车、机车、航空电子设备）
特点
特点 | 带 TCPA300 的 TCP312 | 带 TCPA300 的 TCP305 | 带 TCPA300 的 TCP303 | 带 TCPA400 的 TCP404XL |
|---|---|---|---|---|
带宽 (-3 dB) | DC – 100 MHz | DC – 50 MHz | DC – 15 MHz | DC – 2 MHz*3 |
上升时间 | ≤3.5 ns | ≤7 ns | ≤23 ns | ≤175 ns |
大电流额定值： | ||||
高电流灵敏度范围 | 10 A/V 范围 | 10 A/V 范围 | 50 A/V 范围 | 1 A/mV 范围 |
DC（连续电流） | 30 A | 50 A | 150 A | 500 A (750 A*4) |
RMS（正弦） | 21.2 A | 35.4 A | 150 A | 500 A |
峰值脉冲 | 50 A | 50 A | 500 A | 750 A |
低电流灵敏度范围 | 1 A/V 范围 | 5 A/V 范围 | 5 A/V 范围 | 不适用 |
DC（连续电流） | 5 A | 25 A | 25 A | 不适用 |
RMS（正弦） | 3.5 A | 17.7 A | 17.7 A | 不适用 |
峰值脉冲 | 50 A | 50 A | 500 A | 不适用 |
直流精度 （工作温度 0℃ 至 50℃） | 读数的 ±3% | 读数的 ±3% | 读数的 ±3%（10℃ 至 50℃） 读数的 +3%/–6%（0℃ 至<10℃） | 读数的 ±3% |
直流精度，典型值 （工作温度 23℃ ±5℃） | 读数的 ±1% | 读数的 ±1% | 读数的 ±1% | 读数的 ±1% |
标称值 | ||||
大裸线电压 | 仅可用于绝缘电线 | 600 VRMS CAT I & II 300 VRMS CAT III | ||
低测量电流 （直流精度为 ±3%） | 1 mA | 5 mA | 5 mA | 1 A |
示波器设置为 1 mV/格，带宽限制为 20 MHz | 示波器设置为 1 mV/格，带宽限制为 20 MHz | |||
插入阻抗 （参见以下曲线） | 1 MHz 时为 0.08 ? 10 MHz 时为 0.15 ? 50 MHz 时为 0.27 ? 100 MHz 时为 0.7 ? | 1 MHz 时为 0.035 ? 10 MHz 时为 0.12 ? 50 MHz 时为 0.4 ? | 1 MHz 时为 0.01 ? 5 MHz 时为 0.025 ? 15 MHz 时为 0.1 ? | 10 kHz 时为 0.1 m? 100 kHz 时为 0.6 m? 1 MHz 时为 8 m? 2 MHz 时为 16 m? |
典型 | ||||
大安培-秒乘积（基于放大器范围设置） | 50 A*μS – 1 A/V 500 A*μS – 10 A/V | 500 A*μS – 5 A/V 不适用 – 10 A/V | 3000 A*μS – 5 A/V 15000 A*μS – 50 A/V | 不适用 – 1 A/V |
交流耦合低频带宽 （低通 – 3 dB 点） | <7 hz | |||
显示的 RMS 噪声 （20 MHz 带宽限制） | ≤250 μARMS | ≤1.25 mARMS | ≤2.5 mARMS | ≤250 mARMS |
信号延迟（延迟到输出 BNC） | 17 ns | 19 ns | 40 ns | 80 ns |
输入（探头放大器） | 1 | |||
探头张度指示器 | 是 | |||
超载指示器 | 是 | |||
终端指示器 | 是 | |||
非兼容探头指示器 | 是 | |||
安全证书 | ||||
美国国家认可的测试实验室 (NRTL) 列表 | UL3111-1 （放大器） | UL3111-2-032；UL3111-1 （探头和放大器） | ||
加拿大认证 | CAN/CSA C22.2 No.1010.1 （放大器） | CAN/CSA C22.2 No.1010.2.032 CAN/CSA C22.2 No.1010.1 （探头和放大器） | ||
欧盟符合性 | EN61010-1/A2 （放大器） | EN61010-1/A2；EN61010-2-032 EN61010-1/A2 （探头和放大器） | ||
Other（其他） | IEC61010-1/A2（放大器） | IEC61010-2-032 IEC61010-1/A2 （探头和放大器） | ||
电磁兼容性 | EC 指令 89/336/EEC，FCC 第 15 部分，B 子部分 A 类，AS/NZS 2064.1/2。 | |||
电源要求 （TCPA300/TCPA400 放大器） | 90 V 至 264 V；47 至 440 Hz；50 W 大 CAT II（自动开关） | |||
电源要求（探头） | 要求 TCPA300 放大器 | 要求 TCPA400 放大器 | ||
探头型号 | TCP312 | TCP305 | TCP303 | TCP404XL |
保修 | 1 年 | |||
探头机械特点 | ||||
探头电缆长度 | 1.5 米（60 英寸） | 2 米（78.7 英寸） | 8 米（315 英寸） | |
探头卡抓尺寸（大导线尺寸） | 3.8 mm（0.15 英寸） | 21 mm × 25 mm（0.83 × 1.0 英寸） | ||
长度 | 20 cm（7.87 英寸） | 26.8 cm（10.55 英寸） | 26.8 cm（10.55 英寸） | |
宽度 | 1.6 cm（0.625 英寸） | 4.1 cm（1.60 英寸） | 4.1 cm（1.60 英寸） | |
高度 | 3.2 cm（1.25 英寸） | 15.6 cm（6.13 英寸） | 15.6 cm（6.13 英寸） | |
重量 | 0.15 kg（0.33 磅） | 0.66 kg（1.45 磅） | 0.88 kg（1.90 磅） | |
TCPA300 和 TCPA400 机械特点 | ||||
长度 | 17.3 cm（6.8 英寸） | |||
宽度 | 16.7 cm（6.6 英寸） | |||
高度 | 9.14 cm（3.6 英寸） | |||
重量 | 1.14 kg（2.5 磅） | |||
环境特征 | ||||
温度 | ||||
工作状态 | 0℃ 至 +50℃（32℉ 至 122℉） | |||
非工作状态 | –40℃ 至 +75℃（–40℉ 至 167℉） | |||
湿度 | ||||
工作状态 | 温度高达 +30℃ (86℉) 时，相对湿度范围为 5% 至 95% 温度介于 30℃ 至 +50℃（86℉ 至 122℉）时，相对湿度范围为 5% 至 85% | |||
非工作状态 | 温度高达 +30℃ (86℉) 时，相对湿度范围为 5% 至 95% 温度介于 30℃ 至 +75℃（86℉ 至 167℉）时，相对湿度范围为 5% 至 85% | |||
海拔高度 | ||||
工作状态 | 高 2000 米（6800 英尺） | |||
非工作状态 | 高 12192 米（40000 英尺） | |||
*3 从上升时间开始计算
*4 降额与占空比和频率有关。
TCP312 典型峰值电流频率降额曲线。
TCP312 典型插入阻抗曲线。
TCP312 典型特定工作区域特点。
TCP305 典型峰值电流频率降额曲线。
TCP305 典型插入阻抗曲线。
TCP305 典型特定工作区域特点。
TCP303 典型峰值电流频率降额曲线。
TCP303 典型插入阻抗曲线。
TCP303 典型特定工作区域特点。
TCP404XL 典型峰值电流频率降额曲线。
TCP404XL 典型插入阻抗曲线。
TCP404XL 大电流测量时间（50℃ 时 750 A）。
TCP404XL 大电流测量时间（50℃ 时 600 A）。
TCP404XL 大电流测量时间（23℃ 时 750 A）。
（注意：在 23℃ 环境温度下，可使用 TCP404XL 探头连续测量 600 A。）
订购信息
探头
产品 | 说明 |
|---|---|
TCP312 | 探头；AC/DC 电流，DC 到 100 MHz；30 A DC（要求 TCPA300 放大器） |
TCP305 | 探头；AC/DC 电流，DC 到 50 MHz；50 A DC（要求 TCPA300 放大器） |
TCP303 | 探头；AC/DC 电流，DC 到 15 MHz；150 A DC（要求 TCPA300 放大器） |
TCP404XL | 探头；AC/DC 电流，DC 到 2 MHz；500 A DC（750 A DC 的降额与占空比有关）（要求 TCPA400 放大器） |
所有 TCP300/TCP400 电流探头包括：AC/DC 电流探头、速查卡、探头盖、可追踪校准证明。
放大器
产品 | 说明 |
|---|---|
TCPA300 | 放大器；AC/DC 电流探头，DC 到 100 MHz（要求 TCP305 或 TCP312 或 TCP303 探头） |
TCPA400 | 放大器；AC/DC 电流探头，DC 到 50 MHz（要求 TCP404XL 探头） |
所有 TCPA300/TCPA400 电流探头放大器包括：AC/DC 电流探头放大器、使用/维修手册、TEKPROBE 接口电缆、插头-到-插头 BNC 电缆 (50 ?)、50 ? 穿通终端、可追踪校准证明。
TCPA300/TCPA400
电源插头选项
选项 | 说明 |
|---|---|
选项A0 | 北美电源插头 |
选项A1 | 欧洲通用电源插头 |
选项A2 | 英国电源插头 |
选项A3 | 澳大利亚电源插头 |
选项A5 | 瑞士电源插头 |
选项A6 | 日本电源插头 |
选项A10 | 中国电源插头 |
选项A11 | 印度电源插头 |
选项A12 | 巴西电源插头 |
选项A99 | 无电源线 |
语言选项
选项 | 说明 |
|---|---|
选项L0 | 英文手册 |
选项L5 | 日语手册 |
选项L10 | 俄语手册 |
选项L99 | 无手册 |
所有 TCP300/TCPA300/TCP400/TCPA400 系列
服务选项
选项 | 说明 |
|---|---|
选项C3 | 3 年校准服务 |
选项C5 | 5 年校准服务 |
选项D1 | 校准数据报告 |
选项D3 | 3 年校准数据报告（含选项 C3） |
选项D5 | 5 年校准数据报告（含选项 C5） |
选项R3 | 3 年维修服务 |
选项R5 | 5 年维修服务 |
选项SILV400 | 标准保修延长至 5 年（TCP305、TCP312、TCPA300 和 TCPA400） |
选项SILV600 | 标准保修延长至 5 年（TCP303 和 TCP404XL） |
防护罩。
推荐附件
附件 | 说明 |
|---|---|
016-1923-00 | 小探头防护罩（适用于 TCP305、TCP312、A6302、A6302XL、A6312、TCP202） |
016-1924-00 | 大探头防护罩（适用于 TCP303、TCP404XL、A6303、A6303XL、A6304XL） |
016-1922-00 | 搬运箱；电流测量系统 |
011-0049-02 | 50 ? 穿通终端 |
012-0117-00 | 50 ? BNC-至-BNC 同轴电缆 |

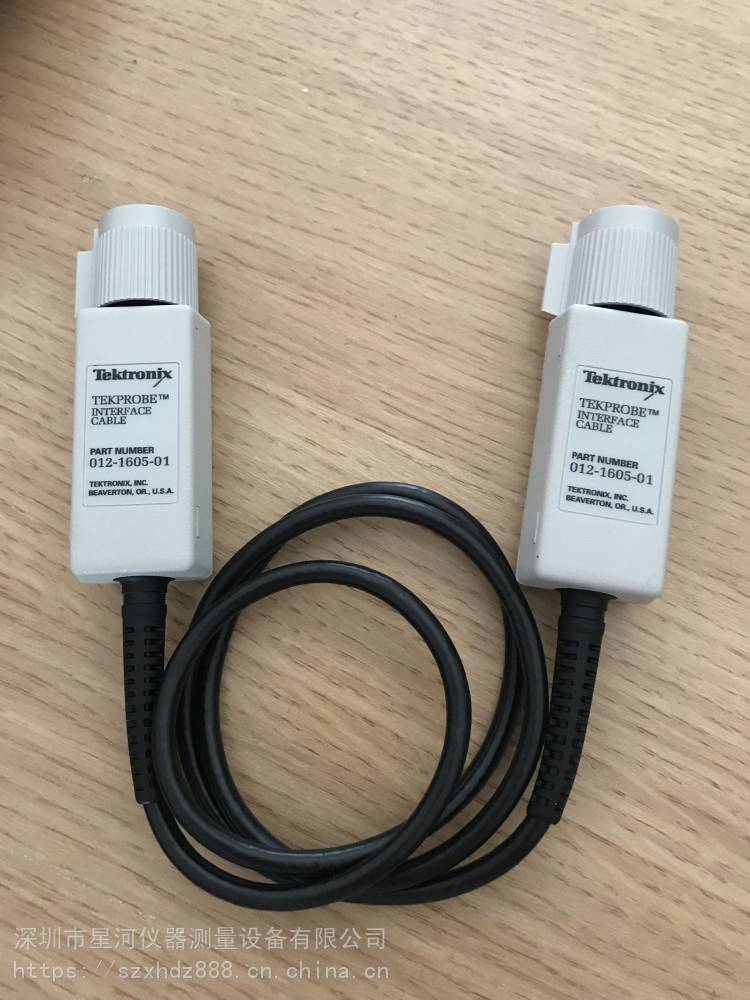

012-1605-00 | TEKPROBE 接口电缆，TCPA300 或 TCPA400 放大器到 TDS 系列示波器 |
015-0601-50 | 电流回路，1 匝，50 ?，BNC 连接器（适用于 TCP305、TCP312、A6302、A6302XL A6312、TCP202、TCP303、A6303、A6303XL） |
174-4765-00 | TCPA300/TCPA400 放大器校准适配器 |
067-1478-00 | 功率测量相差校正夹具，适用于 TCP202、TCP305、TCP312、TCP303、A6302、A6312、A6303 系列探头 |
