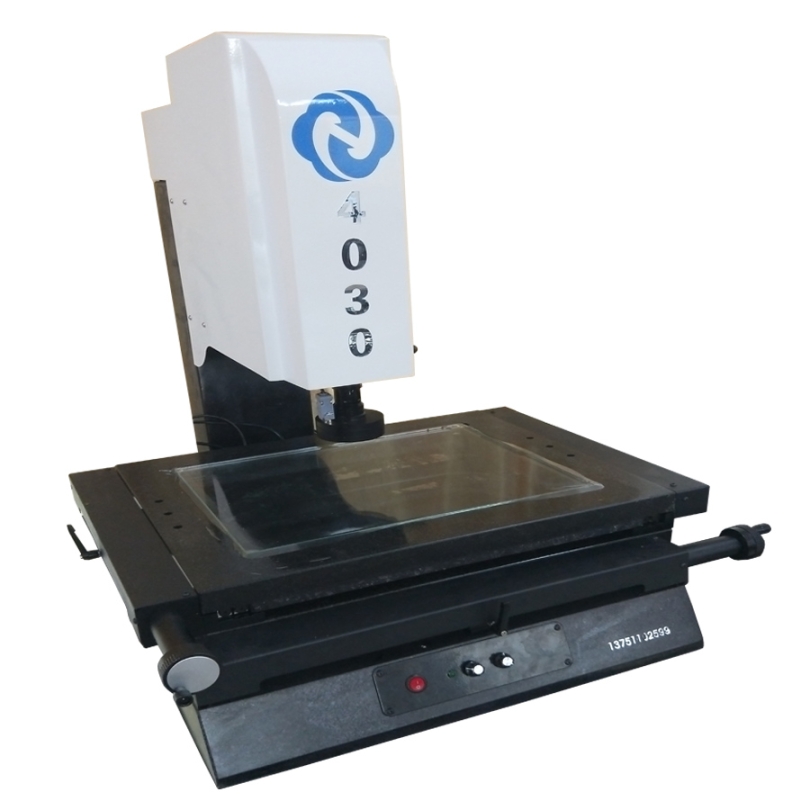

二次元测量仪输出到Excel对话框
按默认格式输出全部数据,输出全部数据到程序默认的报表上,选择此项无法自定义报表.
按自定义格式输出选择的数据,按照测量的顺序,只输出选择的数据,选择此项需事先设置好报表的格式.
按自定义格式输出有公差的数据,按照设置公差时的项目编号,输出全部设置了公差的项目,选择此项需事先设置好报表的格式.
新建表格:使用模板,要新建一份报表时选择此项,然后点下面的浏览按钮选择模板文件,选择后可以按打开的按钮查看此模板是否正确.
追加到表格文件,如果要追加数据到现有报表,选择此项,按浏览按钮选择需追加数据的文件.
输称,输出数据:选择输出自定义的名称还是输出测量的数值.
行方式,列方式:选择在Excel中,名称和数值是以行的方式还是列 的方式排列.
起始单元格,确定个数值输出到Excel表的哪个单元格.
二次元测量仪非线性补偿
测量软件具有非线性补偿功能,将仪器精度尽量提高.
工作原理:非线性补偿时利用光栅线位移传感器(光学尺)上 尺中点作为基点,从误差曲线的起点到终点结束的分段误差值,作为一个列表,保存在XY.E2E文件内,程序会自动读取这个文件的补偿列表,分段地将工作台的误差补偿正确.
二次元测量仪探针测量方法1
水平线测量:用于测量与水平面平行的直线. 选择此功能后,用探针采2点或者更多的点,然后在绘图窗口或者影像区点击右键,软件会根据所采的点拟合成一条线.采点过程中Z轴不能升降(即使升降了,Z轴坐标的变化也会被软件忽略)
水平圆测量,用于测量与水平面平行的圆. 选择此功能后,用探针采3点或者更多的点,然后在绘图窗口或者影像区点击右键,软件会根据所采的点拟合成一个圆.
空间点测量:用于测量空间上任意一点,此命令需要设置补偿方向. 选择此功能后,会弹出对话框请按实际需求设置,设置后会一直生效,直至再次点击"空间点测量"的命令;
补偿方向:空间点所在的平面,或者跟所在平面平行的一个平面.投影选项:按照"补偿方向"进行补偿后,是否投影到某个平面.空间点测量只能测量平面上的点,假设点在平面A上,先将平面A或者跟平面A平行的某一个平面先测量出来,然后才能进行空间点的测量.空间点测量不能测量曲面上的点.
二次元测量仪探针测量操作3
高度测量:用于测量物体在Z方向上的距离.用探针接触一个基准平面和多个待测平面,软件自动求得待测平面到基准平面的高度差.
平面测量:用探针取至少3点用于拟合一个平面,以求得此平面的平面度等参数.在被测平面上均匀的采3点或以上,按鼠标右键结束,即可测出一个平面.
球测量:用探针取至少4点用于拟合一个球,以求得球的直径等参数.
圆筒测量:用探针取至少6点用于拟合一个圆筒.建议测量方法:在被测圆柱体四周同一高度均匀的采4点作为一组,然后在其他每个高度上分别取4点(至少3组以上)按鼠标右键结束,即可测出一个圆柱(组与组尽量错开采点).
圆锥测量:用探针取至少6点用于拟合一个圆锥.
曲线测量:此命令用于测量空间任意一个平面上的曲线.
二次元测量仪平行度
平行度指两平面或者两直线平行的程度,指一平面(边)相对于另一平面(边)平行的误差大允许值.测得两条直线后,选择平行度功能,然后把直线元素从元素列表去拖拽到”被测元素”下的方框,接着把基准元素拖拽到”基准”下的方框,然后点击确定即可.
扩展公差评定:在实际测量中,直线的测量一般无法测量到尾端,所以测得直线的长度也会比实际的长度要短些,这样求出来的平行度会跟实际 有所误差,此时可以勾选”扩展形位公差”,并在”参考长度”框中输入直线的理论长度,这样求出的平行度更为准确.
二次元测量仪垂直度
当基准是直线,被评价的是直线时,垂直度是垂直于基准直线且距离远的两个包含被测直线上的点的平面之间的距离.和平行度测量方法一样,测得两条直线后,选择垂直度功能,然后把直线元素从元素列表去拖拽到”被测元素”下的方框,接着把基准元素拖拽到”基准”下的方框,然后点击确定即可.
