三次元影像测量仪软件输出到Excel对话框
按默认格式输出全部数据,输出全部数据到程序默认的报表上,选择此项无法自定义报表.
按自定义格式输出选择的数据,按照测量的顺序,只输出选择的数据,选择此项需事先设置好报表的格式.
按自定义格式输出有公差的数据,按照设置公差时的项目编号,输出全部设置了公差的项目,选择此项需事先设置好报表的格式.
新建表格:使用模板,要新建一份报表时选择此项,然后点下面的浏览按钮选择模板文件,选择后可以按打开的按钮查看此模板是否正确.
追加到表格文件,如果要追加数据到现有报表,选择此项,按浏览按钮选择需追加数据的文件.
三次元影像测量仪软件坐标显示区
在此窗口显示影像镜头或者接触式探头在测量机台的位置,可进行清零,分中等操作.
全览图
显示测量出来的图形全貌,此窗口跟绘图窗口不同的是显示的内容永远是图形全貌,不能缩放,也不能进行物体的选取,标注等.
放大区
此窗口显示鼠标所指位置或者十字线中心的放大图像,以便采点时可以更清晰看到边缘.
自动检测区
此窗口是用于测量批量同类型工件时,进行程序的教导,执行等功能.
机台控制窗口
此窗口可以控制机台运动,自动变倍镜头动作等.
光源控制窗口
此窗口可以控制光源开关,亮度等,根据机型不同,上光源分为单分区/四分区/八分区/四十分区,可按扇区,按环等多种控制方式

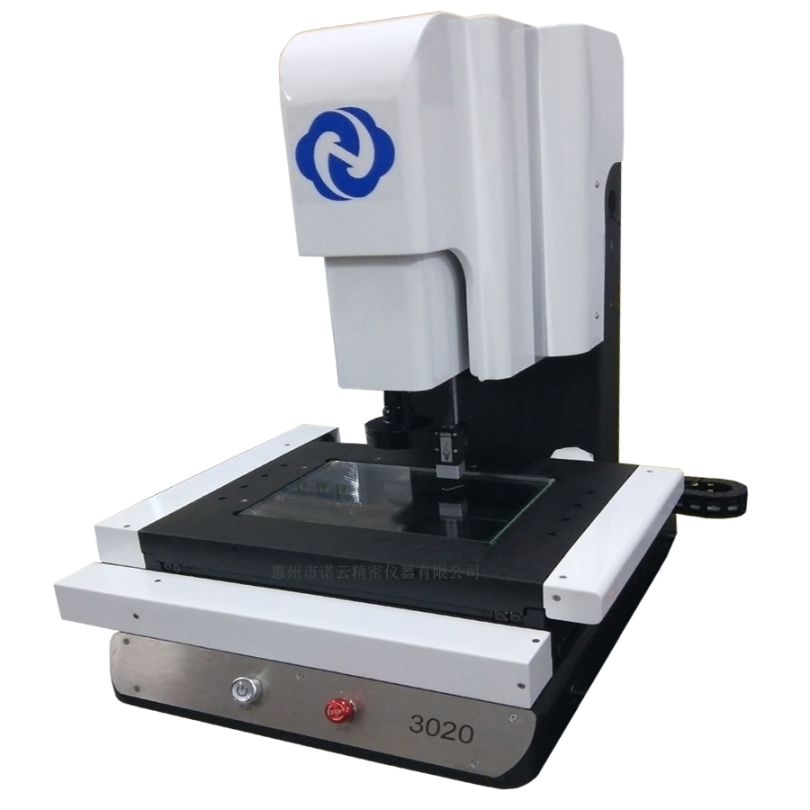

惠州市诺云精密仪器有限公司的影像仪等系列产品,克服了传统投影仪的不足,能将被测物体影像直接输入到计算机,使其数字化.产品集绘图,测量及检测功能为一体,功能更强大,操作更简便。
三次元影像测量仪售后技术服务
质保期：在保修期限内因我方原因造成的机器故障，负责免费维修。如果维修未果，则包换产生问题的货物零配或软件，以确保用方所购货物达到技术协议的相关要求。
质保期外：我公司采取定期回访的售后服务制度，为用户提供相关技术服务。
1、 我公司负责为用户免费提供计量测试技术咨询服务。
2、 我公司以终身为用户提供设备保修服务。
3、 如我公司接到用户设备故障请求服务电话，24小时响应，如有必要48小时内派技术人员赴现场解决问题。
4、 我公司备有备件库，终身负责为用户以提供备品备件服务。
5、 我公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务。
三次元影像测量仪框选测量步骤
框选测量是用鼠标框选边缘,软件自动在框内寻找边缘点,点击右键后自动拟合成合适的元素.
框选测量比自动寻边测量更快速,但对边缘两侧有杂点的情况不太适用.
1.框选点群测量:
用鼠标左键在影像区框选一个矩形框:松开左键后,软件会自动将框内的边缘点寻找出来;如果需要框选更多的边缘点,则重复以上A/B操作,后点击右键结束,软件会生成一个点群元素.
点群元素主要用于扫描物体轮廓,并将轮廓导出到CAD或其他软件进行比对.
2.框选线,框选圆,框选圆弧,框选椭圆:
操作同框选点群类似,框选一个或多个框,按右键结束,程序会自动拟合成线,或者圆,或者圆弧,或者椭圆.
框选圆弧时需注意,如果是框选多段圆弧,则次框选表示圆弧起点,后一次框选表示圆弧的终点,其他框表示圆弧的经过点.
三次元影像测量仪怎样绘图:
A.开启影像:打开菜单:”测量|摄影”即可开启影像.
B.绘图:下面以画圆为例,移动工作台,将工件的圆形边缘对准影像区十字线的中心.按下空格键,取个点.此时,坐标显示区将显示:1-0/1,同样的方法,取第二,第三或者更多的点,按鼠标右键结束,就绘制出一个圆.此时按”适合视窗”按钮,即可在绘图窗口看到刚才所绘的图形.
